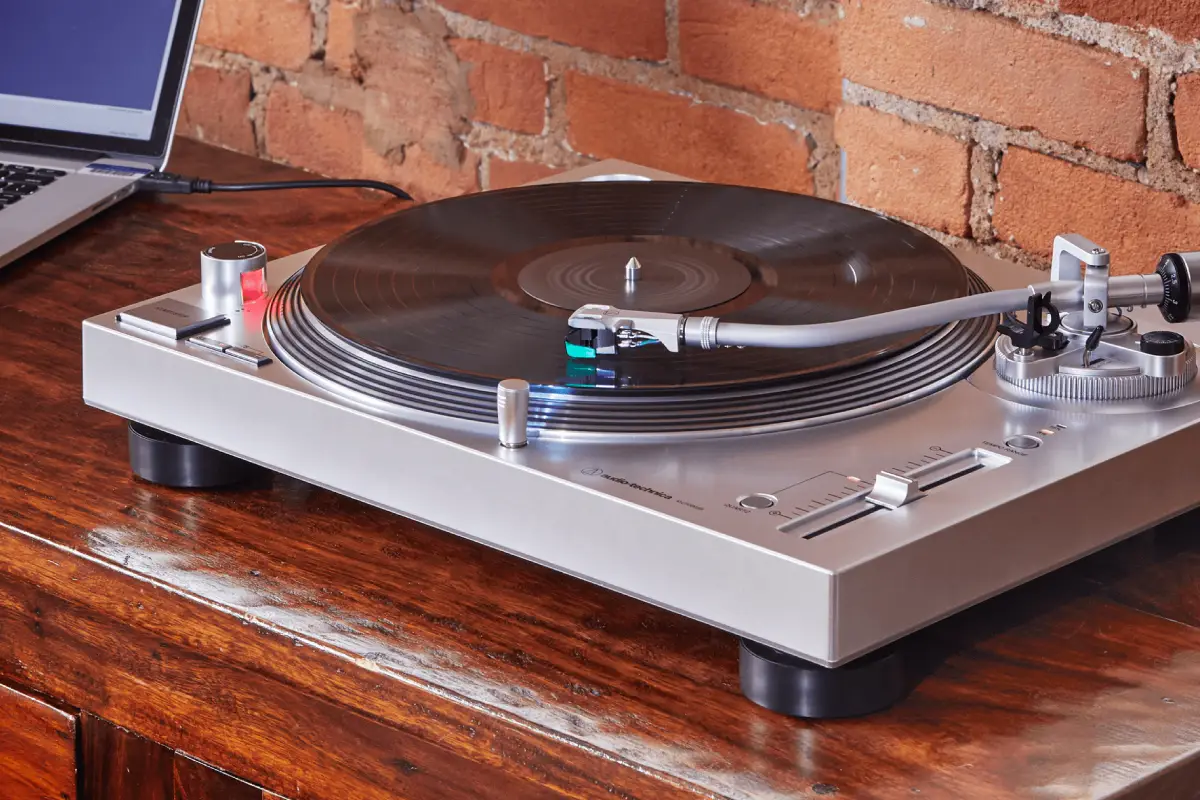

La configuración adecuada del giradiscos Audio-Technica AT-LP120XUSB garantizará que funcione a su máximo potencial. Siga los pasos a continuación. No instale la cubierta anti polvo ni conecte el adaptador de alimentación de CA hasta que se complete el montaje.
Configuración del AT-LP120XUSB
Este video muestra la configuración completa del giradiscos de tracción directa totalmente manual AT-LP120XUSB. También puede leer nuestro artículo sobre cómo configurar este giradiscos a continuación.
Contenido de la caja
Retire con cuidado el giradiscos del embalaje y verifique que todas las piezas y accesorios estén presentes. Debería tener los siguientes elementos:
- El chasis del giradiscos
- Bisagras de la cubierta anti polvo y la cubierta anti polvo
- Plato giradiscos de aluminio
- Alfombrilla de fieltro para discos
- Cabezal con cápsula AT-VM95E preinstalada
- Contrapeso del brazo con anillo medidor de fuerza de seguimiento integrado
- Luz de seguimiento de la aguja
- Adaptador de discos de 45 RPM
- Cable de audio RCA doble con cable de tierra integrado
- Cable USB
- Adaptador de corriente alterna
- Guía de inicio rápido
Configurando el giradiscos
Coloque el giradiscos en una superficie nivelada. Si la superficie no está nivelada, el giradiscos se puede nivelar ajustando las patas en el chasis. Los pies se enroscan en la parte inferior del chasis del giradiscos y se atornillan completamente para su envío. Con la ayuda de un nivel de burbuja (se vende por separado), ajuste las patas según sea necesario para nivelar el giradiscos. Eleve la altura de una o más esquinas soportando el peso de esa esquina del giradiscos con una mano mientras desenrosca el pie en el sentido de las agujas del reloj con la otra mano.
Montaje de la cubierta de anti polvo
Instale las bisagras de la cubierta anti polvo en las ranuras de la cubierta anti polvo, pero no instale la cubierta anti polvo en el giradiscos en este momento. Deje esto para más tarde.
Para evitar los efectos de las vibraciones y la presión del sonido acústico, no coloque el giradiscos encima o cerca de los altavoces.
Montaje del plato giratorio
Coloque con cuidado el plato giratorio de aluminio en el eje central del giradiscos , asegurándose de que se asiente completamente en el eje. Coloque la alfombrilla de fieltro en el plato.
Configuración del brazo
Instale el conjunto del cabezal/cápsula.
Retire la brida y asegure temporalmente el brazo a su posición de descanso con la abrazadera de bloqueo.
Conecte el cabezal con la cápsula preinstalada insertando el cabezal en el receptáculo del brazo. Mientras sostiene el cabezal en posición, gire el anillo de bloqueo del cabezal en sentido antihorario (hacia la izquierda). A medida que el anillo gira, tira del cabezal a su posición correcta. Apriete el anillo con la mano hasta que quede ajustado.
Instale el contrapeso (con el anillo medidor de fuerza de seguimiento de la aguja integrado)
Con el extremo del anillo del medidor de fuerza de seguimiento del contrapeso mirando hacia la parte delantera del giradiscos, coloque el contrapeso en la parte posterior del brazo girando el peso en sentido antihorario (hacia la izquierda). A medida que el peso gira, se enroscará en el brazo. Enrosque el peso en el brazo hasta la mitad en este momento, los ajustes finales se realizarán en el siguiente paso.
Equilibrando el brazo
Precaución: No arrastre la aguja de la cápsula por el plato o la alfombrilla de fieltro mientras ajusta el equilibrio del brazo o establece la fuerza de seguimiento. ¡Si lo hace, podría dañar el conjunto de la aguja!
Retire el protector de plástico transparente de la aguja de la cápsula tirando de él hacia afuera desde la parte frontal de la cápsula. Trate de no tirar del protector hacia abajo, ya que podría desprender el conjunto de la aguja del cuerpo de la cápsula.
Asegúrese de que el ajuste antideslizamiento esté establecido en «0» (sin compensación) antes de continuar.
Mientras sostiene suavemente los lados del cabezal para estabilizar el brazo, suelte la abrazadera de bloqueo del brazo para permitir que el brazo se mueva libremente. Continúe estabilizando el brazo mientras gira el contrapeso en la parte posterior del brazo en la dirección necesaria para equilibrar el brazo en el plano horizontal. Compruebe el equilibrio soltando temporalmente el cabezal después de cada ajuste del peso. En última instancia, el brazo debe flotar libremente justo por encima del reposabrazos, no debe tocar el resto. En otras palabras, un brazo correctamente equilibrado estará paralelo al chasis de la plataforma giratoria. Una vez que el brazo esté equilibrado, colóquelo en el soporte del brazo y asegúrelo con la abrazadera de bloqueo. Tenga cuidado de no girar el contrapeso mientras hace esto.
Ajustando la fuerza de seguimiento
Para establecer la fuerza de seguimiento de la aguja adecuada para la cápsula AT-VM95e proporcionada, primero ubique el anillo del medidor de fuerza de seguimiento negro que está semi-adherido al frente del contrapeso. Marcado con números y líneas que indican diferentes valores de fuerza de seguimiento, el anillo se puede girar independientemente del peso. Sin girar el contrapeso, gire con cuidado el anillo sólo hasta que el «0» del anillo se alinee con la línea central marcada en la parte superior del brazo.
Su brazo está ahora correctamente equilibrado y calibrado para que pueda configurar con precisión la fuerza de seguimiento de la aguja. La fuerza de seguimiento recomendada para la cápsula AT-VM95e suministrada es de 2,0 gramos. Para establecer la fuerza de seguimiento, gire el contrapeso, junto con el anillo, en el sentido contrario a las agujas del reloj y deténgase cuando el «2» del anillo se alinee con la línea central en la parte superior del brazo. Tenga en cuenta que el anillo gira con el peso a medida que gira el peso. Los números en el anillo deben aumentar de valor a medida que gira el contrapeso si está girando el peso en la dirección correcta.
Establecer el ajuste de antideslizamiento
Establezca el ajuste antideslizante en el mismo valor que la fuerza de seguimiento, es decir, 2,0.
Conexiones de audio y alimentación
El giradiscos AT-LP120XUSB proporciona una salida de nivel PHONO no ecualizada tradicional, así como una salida de nivel LINE ecualizada RIAA gracias a un preamplificador fono conmutable incorporado. Esto lo hace compatible con las tomas de entrada PHONO tradicionales que se encuentran en muchos amplificadores y receptores estéreo, así como con las entradas de nivel AUX o LINE en amplificadores o receptores, altavoces autoamplificados y otros dispositivos de audio. Se suministra un cable de audio RCA doble de 1,4 m con un cable de tierra integrado para realizar la conexión. El conector rojo del cable RCA es el canal derecho (R) y el conector blanco es el canal izquierdo (L).
Conexión a tomas PHONO
Si su dispositivo tiene tomas de entrada PHONO, esto significa que dispone de su propio preamplificador phono RIAA en su interior. Dado que no puede usar DOS preamplificadores de fono al mismo tiempo (lo que podría ocasionar una gran distorsión), simplemente ajuste el interruptor selector «PHONO-LINE» ubicado en la parte posterior del giradiscos en la posición «PHONO», que omite el preamplificador interno del giradiscos. Si su dispositivo tiene una terminal de tierra separada, conecte el cable de tierra del cable RCA para ayudar a minimizar cualquier zumbido.
Conexión a AUX, AUDIO IN u otras tomas de nivel de LÍNEA
Si su dispositivo no tiene tomas de entrada de tipo PHONO, el giradiscos puede conectarse a otros tipos de entradas como AUX, AUDIO IN, LINE, CD, etc. Ajuste el interruptor selector «PHONO-LINE» ubicado en la parte posterior del giradiscos en la posición “LINE”, que activa el preamplificador interno del giradiscos. Tenga en cuenta que si el interruptor está en «PHONO», es posible que tenga poco o ningún sonido. Cuando el giradiscos está configurado en el modo LINE, no se requiere la conexión del cable de tierra.
Conexión a ordenadores
El giradiscos también dispone de una salida USB, lo que le permite conectarse digitalmente a Mac y PC sin la necesidad de controladores especiales. Simplemente conecte el cable USB de 1,9 m proporcionado a un puerto USB abierto en el ordenador. La compatibilidad con una amplia gama de programas de grabación de terceros permite grabar desde el giradiscos al ordenador. Asegúrese de que el interruptor selector “PHONO-LINE” ubicado en la parte posterior del giradiscos esté en “LINE” para uso USB.
Conexión a la alimentación e instalación la cubierta anti polvo
Una vez realizada la conexión de audio, conecte el cable de alimentación de CA incluido a la entrada de alimentación de CA en la parte posterior del tocadiscos, luego conecte el extremo opuesto del cable a una toma de corriente de CA adecuada. Recupere la cubierta anti polvo e instálela en las bisagras.
